As Molas Pneumáticas ENIDINE são de grande duração, precisas e econômicas, pra uso em uma grande variedade de aplicações como Atuação e Isolação de Vibração.

  Como Atuador, as Molas Pneumáticas ENIDINE proporcionam movimentos lineares ou angulares. Elas oferecem um curso favorável em relação a altura comprimida quando comparada aos cilindros pneumáticos e podem aceitar uma grande variedade de substâncias como ar, água ou nitrogênio.

  Como Isolador, as Molas Pneumáticas ENIDINE são efetivas na redução dos efeitos prejudiciais da vibração. As Molas Pneumáticas podem simultaneamente isolar a vibração e regular a altura da carga, tanto quanto admitir uma vibração constante sob o efeito de cargas variáveis.

  As Molas Pneumáticas ENIDINE são recomendadas também para absorção de choques.

  Suportam cargas de 13 a 15.500 Kg e cursos que variam até 498 mm.
Materiais Padrões:

Elementos Flexíveis:
  Wingprene e Borracha Natural reforçados de fábrica.

  Terminações Retentoras:
  Aço forjado, Liga de zinco fundido, Alumínio fundido.

  Faixa de temperatura de operação:

Wingprene: -40° C a 100° C

Borracha Natural : -55° C a 70° C

 Aplicações Típicas como Atuador:

    • Injeção ou ejeção de partes em manufatura
    • Sistemas de transporte ou transferência
    • Sistemas de tensionamento
    • Sistemas de desmolde de fundição

    • Paletizadoras, aplicadores de etiquetas em equipamentos de embalagens
    • Parques de diversão
    • Sistemas de freio e embreagem

    Aplicações Típicas como Isolador de Vibração:

    • Sistemas vibratórios
    • Separadores vibratórios
    • Separadores centrífugos
    • Mesas e máquinas de medidas
    • Máquinas de lavar e secadoras industriais

    • Teares
    • Ventiladores, Motores e Exaustores
    • Peneiras vibratórias

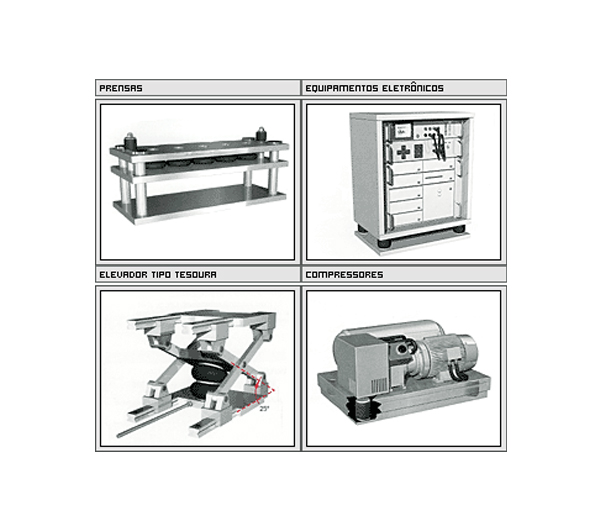

Clique nas figuras abaixo para visualizar os exemplos de aplicações.

Dados básicos para dimensionamento:

• Aplicação - Isolador     unidades
1 - Força desejada:     _____N
2 - N° de atuadores:     _____
3 - Curso desejado:     _____mm
4 - Pressão disponível:     _____bar
5 - Temp. de trabalho:     _____°C

• Aplicação - Isolador     unidades
1 - Carga total:     _____N
2 - N° de isoladores:     _____
3 - Freq. de excitação:     _____RPM
4 - Pressão disponível:     _____bar
5 - Temp. de trabalho:     _____°C

Batente interno será requerido nas seguintes condições:

    • Paradas externas não são providenciadas
    • Impactos intensos na altura comprimida da Mola Pneumática
    • Equipamentos de vibração em operação sobre uma Mola Pneumática desinflada

Instruções de Operação e Instalação - Atenção:
Providenciar limitação do curso (assim previne que se exceda a altura máxima permissível).
Providenciar batentes para altura mínima (ou use Molas Pneumáticas com Batente interno).
Máximo deslocamento permissível entre placas superior e inferior: 10mm.

Pressão máxima permissível: 100 PSI (7 bar).

Não utilizar as Molas Pneumáticas em torção.

Máximo ângulo de inclinação: 30°.
